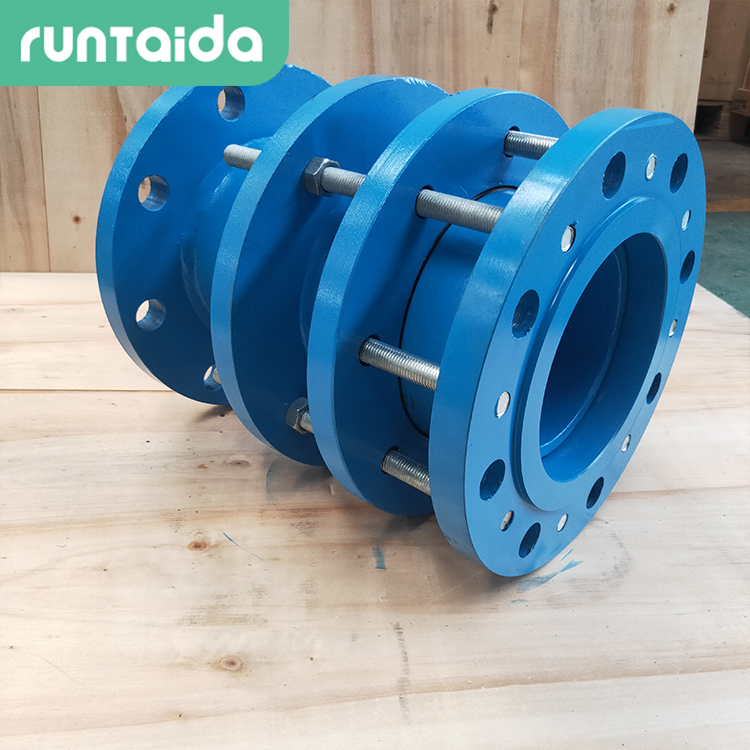

伸縮接頭
- 品牌 潤泰達
- 型號
伸縮接頭是泵、 閥門， 管道等設備與管道連接的新產品，通過螺栓把它們連接起來，使其成為整體，并有位移量，這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，可以把軸向推力傳還至整個管道系統。這樣不僅提高工作效率，而且對泵、閥們等管道設備起到保護作用。
管道安裝中伸縮接頭的重要性，伸縮接頭由于連接伸縮管或波紋管的溫度變化較大，伸縮接頭的使用是一種保護措施，伸縮接頭是泵、閥門，管道等設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為整體，并有位移量，方便安裝。可承受管線的軸向壓力。這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，不僅提高工作效率，而且對泵、閥們等管道設備起到保護作用。
技術要求：
1.伸縮接頭的套管和法蘭盤的材料為20；螺栓材料為35；制動螺釘材料為2CR13。
橡膠圈材料：介質為油類的丁晴橡膠I-2，介質為水用氯丁橡膠III－2。
2.除介質為油類外，其他適用管路的伸縮接頭的鋼制零件就熱度鋅處理。
3.一般狀態下安裝尺寸為L1，根據接頭使用的目的，可行當調整L1的數值，但不得超過1.5L1。
因?yàn)樯炜s接頭系列產品屬金屬制品、其有較高的抗拉和抗壓強度，軟密封性能優越，裝卸方便等功能，被廣泛應用于電力、冶金、化工、給排水和污水處理等行業，主要作用于水泵于閥門和管道之間的連接。
|
公稱通徑DN |
管子外徑DW |
外形尺寸 |
n-Th |
|||
|
L1 |
L |
D |
0.25-1.6Mpa |
2.5-6.4Mpa |
||
|
65 |
76 |
180 |
208 |
155 |
4-M12 |
4-M12 |
|
80 |
89 |
165 |
||||
|
100 |
108 |
190 |
4-M16 |
|||
|
114 |
195 |
|||||
|
125 |
133 |
215 |
||||
|
140 |
225 |
|||||
|
150 |
159 |
220 |
245 |
4-M16 |
6-M16 |
|
|
168 |
255 |
|||||
|
200 |
219 |
310 |
||||
|
250 |
273 |
223 |
375 |
6-M20 |
8-M20 |
|
|
300 |
325 |
220 |
273 |
440 |
||
|
350 |
355 |
470 |
8-M20 |
10-M20 |
||
|
377 |
490 |
|||||
|
400 |
406 |
520 |
||||
|
426 |
540 |
|||||
|
450 |
457 |
570 |
10-M20 |
12-M20 |
||
|
480 |
590 |
|||||
|
500 |
508 |
625 |
||||
|
530 |
645 |
|||||
|
600 |
61O |
730 |
||||
|
630 |
750 |
|||||
|
700 |
720 |
850 |
12-M20 |
14-M20 |
||
|
800 |
820 |
290 |
355 |
965 |
12-M24 |
16-M24 |
|
900 |
920 |
1065 |
14-M24 |
18-M24 |
||
|
1000 |
1020 |
1165 |
||||
|
1200 |
1220 |
1365 |
16-M24 |
20-M24 |
||
|
1400 |
1420 |
377 |
1590 |
18-M24 |
24-M27 |
|
|
1500 |
1520 |
1690 |
28-M27 |
|||
|
1600 |
1620 |
1795 |
20-M27 |
30-M30 |
||
|
1800 |
1820 |
2000 |
22-M27 |
32-M30 |
||
|
2000 |
2020 |
2200 |
24-M27 |
- |
||
|
2200 |
2220 |
400 |
2420 |
26-M30 |
||
|
2400 |
2420 |
2635 |
28-M30 |
|||
|
2600 |
2620 |
400 |
2835 |
30-M30 |
||
|
2800 |
2820 |
3040 |
32-M33 |
|||
|
3000 |
3020 |
3240 |
34-M33 |
|||
|
3200 |
3220 |
3440 |
36-M33 |
|||
|
3400 |
3420 |
490 |
3640 |
38-M33 |
||
|
3600 |
3620 |
3860 |
40-M33 |
|||
|
3800 |
3820 |
500 |
4080 |
40-M36 |
||
|
4000 |
4020 |
4300 |
42-M36 |
|||
