松套限位傳力接頭性能用途及型號規格尺寸介紹
高壓DN1000法蘭松套限位傳力接頭性能用途及型號規格尺寸介紹

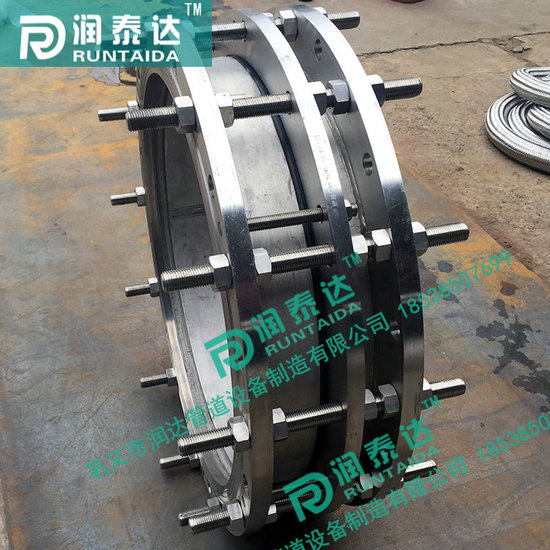

在管道運行中因為管道壓力的不穩定 是管道補償接頭無法安裝使用正常壓力口徑的法蘭松套限位傳力接頭型號規格尺寸 這中情況廠家就建議使用工地安裝耐高壓的法蘭松套限位傳力接頭型號規格尺寸。高壓DN1000法蘭松套限位傳力接頭性能用途由本體，密封圈，壓蓋，伸縮短管等主要部件組成該產品適用于兩邊均與法蘭連接的管道中安裝時調節產品兩端與法蘭的安裝長度，對角均勻擰緊壓蓋螺栓使用其成為一個整體并有一定的位移量方便安裝維修時根據現場時根據現場尺寸進行調整。在工作時可以反軸向推力傳遞至整個管道。
1、AY(SSJB)型壓蓋式松套伸縮接頭，適用于兩邊與管子插接，勿需焊接，結構合理，密封可靠，安裝快速方便。
2、BY（SSJB-3）型壓蓋式松套限位伸縮接頭，適用于兩邊均與管道焊接，安裝時松開壓蓋螺母，調整至安裝長度后把兩端的短管與管道焊接，最后用對角法均勻擰緊螺母，調整好防脫螺母即可。
3、AF(VSSJA)型法蘭式松套伸縮接頭適用于一邊與法蘭連接，一邊與管子插接，勿需焊接，結構合理，密封可靠，安裝快速方便。
4、BF（VSSJA-1）型單法蘭松套限位伸縮接頭適用于一邊與法蘭連接，一邊與管道焊接，安裝時調整產品兩端與管道或法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，確保管道的安全運行。
5、B2F（VSSJA-2）型雙法蘭松套限位伸縮接頭適用于兩邊均與法蘭連接，安裝時調整產品兩端與法蘭的連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，確保管道的安全運行。
限位伸縮接頭工作原理
松套伸縮節安裝在管道上后，擰緊螺母彈性密封圈，在螺母壓蓋的作用下依靠相互斜度，緊壓在管子外圈起到密封和連接作用。當溫度變化時管子能在接頭中間自由的伸縮，當?shù)鼗鲁粒茏幽芷?，并確保密封無滲漏，從而起到自動補償之目的。
|
公稱通徑DN |
管子外徑 |
外形尺寸 |
法 蘭 連 接 尺 寸 |
||||||||
|
L |
△L |
0.6MPa |
1.0MPa |
||||||||
|
D |
D1 |
n-Th |
b |
D |
D1 |
n-Th |
b |
||||
|
65 |
76 |
200 |
40 |
160 |
130 |
4-M12 |
16 |
185 |
145 |
4-M16 |
20 |
|
80 |
89 |
190 |
150 |
4-M16 |
18 |
200 |
160 |
8-M16 |
22 |
||
|
100 |
114 |
210 |
170 |
220 |
180 |
24 |
|||||
|
125 |
140 |
240 |
200 |
8-M16 |
20 |
250 |
210 |
26 |
|||
|
150 |
168 |
265 |
225 |
285 |
240 |
8-M20 |
|||||
|
200 |
219 |
320 |
280 |
22 |
340 |
295 |
28 |
||||
|
250 |
273 |
375 |
335 |
12-M16 |
24 |
395 |
350 |
12-M20 |
|||
|
300 |
325 |
220 |
50 |
440 |
395 |
12-M20 |
24 |
445 |
400 |
12-M20 |
28 |
|
350 |
377 |
490 |
445 |
26 |
505 |
460 |
16-M20 |
30 |
|||
|
400 |
426 |
540 |
495 |
16-M20 |
28 |
565 |
515 |
16-M24 |
32 |
||
|
450 |
480 |
595 |
550 |
615 |
565 |
20-M24 |
32 |
||||
|
500 |
530 |
645 |
600 |
20-M20 |
30 |
670 |
620 |
34 |
|||
|
600 |
630 |
240 |
755 |
705 |
20-M24 |
780 |
725 |
20-M27 |
36 |
||
|
700 |
720 |
860 |
810 |
24-M24 |
32 |
895 |
840 |
24-M27 |
40 |
||
|
800 |
820 |
350 |
60 |
975 |
920 |
24-M27 |
34 |
1015 |
950 |
24-M30 |
44 |
|
900 |
920 |
1075 |
1020 |
24-M27 |
36 |
1115 |
1050 |
28-M30 |
46 |
||
|
1000 |
1020 |
1175 |
1120 |
28-M27 |
1230 |
1160 |
28-M33 |
50 |
|||
|
1200 |
1220 |
370 |
1405 |
1340 |
32-M30 |
40 |
1455 |
1380 |
32-M36 |
56 |
|
|
1400 |
1420 |
1630 |
1560 |
36-M33 |
44 |
1675 |
1590 |
36-M39 |
62 |
||
|
1600 |
1620 |
380 |
1830 |
1760 |
40-M33 |
48 |
1915 |
1820 |
40-M4 |
68 |
|
|
1800 |
1820 |
2045 |
1970 |
44-M36 |
50 |
2115 |
2020 |
44-M45 |
70 |
||
|
2000 |
2020 |
400 |
2265 |
2180 |
48-M39 |
54 |
2325 |
2230 |
48-M45 |
74 |
|
|
2200 |
2220 |
2475 |
2390 |
52-M39 |
60 |
2550 |
2440 |
52-M52 |
80 |
||
|
2400 |
2420 |
2685 |
2600 |
56-M39 |
62 |
2760 |
2650 |
56-M52 |
82 |
||
|
2600 |
2620 |
450 |
80 |
2905 |
2810 |
60-M45 |
64 |
2960 |
2850 |
60-M52 |
88 |
|
2800 |
2820 |
3115 |
3020 |
64-M45 |
68 |
3480 |
3070 |
64-M52 |
94 |
||
|
3000 |
3020 |
3315 |
3220 |
68-M45 |
70 |
3405 |
3290 |
68-M56 |
100 |
||
|
3200 |
3220 |
3525 |
3430 |
72-M45 |
76 |
|
|
|
|
||
