管道伸縮接頭根據式樣的不同有不同的使用規則
管道伸縮接頭根據式樣的不同有不同的使用規則，下面我們著重就法蘭式松套伸縮接頭、單法蘭限位伸縮接頭和雙法蘭限位伸縮接頭三種樣式的使用規則進行討論。
法蘭式松套伸縮接頭的使用規則：法蘭式松套伸縮接頭在安裝在管道上后，擰緊螺母彈性密封圈，在螺母壓蓋的作用下相互斜度，緊壓在管子外圈起到密封和連接的作用；當溫度變化時管子能子啊接頭中自由的伸縮；當?shù)鼗鲁習r，管子能偏斜，并確保密封無滲漏，從而起到自動補償?shù)哪康摹?span>
單法蘭限位伸縮接頭的使用規則：單法蘭限位伸縮接頭適用于一邊與法蘭連接，一邊與管道的焊接，安裝時調整產品兩端與管道或是法蘭的安裝長度，對角均勻擰緊壓蓋螺栓，再調整好螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，以方便鎖定伸縮量，管道的安全運行。
雙法蘭限位伸縮接頭的使用規則：雙法蘭限位伸縮接頭適用于兩邊均與法蘭連接，安裝時調整產品兩端的連接長度，對角依次均勻擰緊壓蓋螺栓，在調整好限位螺母，這樣就能讓管道自由伸縮，鎖定伸縮量，確保管道的安全運行。

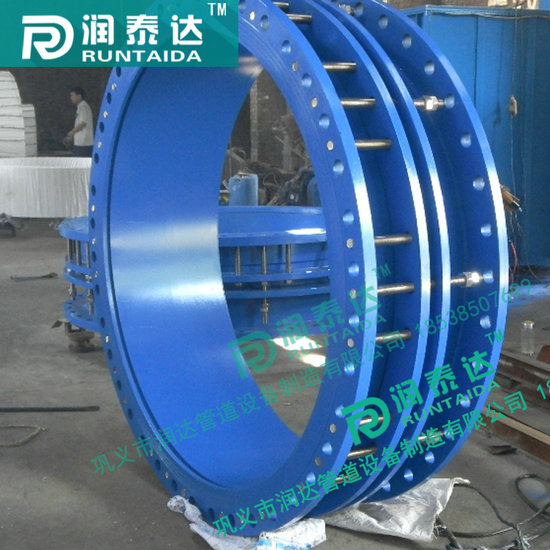

VSSJAF(C2F)雙法蘭傳力接頭是由本體，錐形圓環密封圈，壓蓋，伸縮管和大小螺栓組成，這種產品給人的第一印象就很霸氣側漏，整體都是由鋼鐵組成，剛接觸雙法蘭VSSJAF(C2F)雙法蘭傳力接頭的人肯定會認為這么重的 VSSJAF(C2F)雙法蘭傳力接頭除了加大管道負擔，還能有什么作用。其實不然，雙法蘭VSSJAF(C2F)雙法蘭傳力接頭安裝在管道上之后就好比一個靈活的胖子。說到這就有人吐槽了，胖子怎么會是靈活的呢。這是因為安裝在管道上之后，管道在運行時會由于熱應力產生膨脹伸長或者是由于管道振動產生的機械位移這些情況對VSSJAF(C2F)雙法蘭傳力接頭來說那都不是事兒。當振動傳遞至VSSJAF(C2F)雙法蘭傳力接頭之后，壓蓋部分的結構能夠有效的補償一定量的位移，先緩解一定的管道壓力，剩余的壓力怎么辦呢，這時候VSSJAF(C2F)雙法蘭傳力接頭上面的長螺栓就起到作用了。一般這種情況是VSSJAF(C2F)雙法蘭傳力接頭安裝在泵閥附近，泵閥在運行時本身就是一個巨大的振動源，安裝上VSSJAF(C2F)雙法蘭傳力接頭之后，傳力螺栓就能把來自管道的軸向推力傳遞到整條管道，是整條管道均勻受力有效的減少管道事故發生幾率。
潤達管道-伸縮接頭老品牌廠家旨在為您提供更好的產品及最為經濟合理的解決方案，我們的技術專家隨時為您提供技術幫助,隨時歡迎漂泊的您加入我們的隊伍，一份份溫情等待著您。
|
公稱通徑 |
管子外徑 |
外形尺寸 |
n-Th. |
|||||||||
|
短型 |
長型 |
D |
0.25-1.6 |
2.5-6.4 |
||||||||
|
L1 |
L |
L1 |
L |
|||||||||
|
65 |
76 |
120 |
148 |
180 |
208 |
155 |
4-M12 |
4-M12 |
||||
|
80 |
89 |
165 |
||||||||||
|
100 |
108 |
190 |
4-M16 |
|||||||||
|
114 |
195 |
|||||||||||
|
125 |
140 |
225 |
||||||||||
|
150 |
159 |
160 |
220 |
245 |
4-M16 |
6-M16 |
||||||
|
168 |
255 |
|||||||||||
|
200 |
219 |
310 |
||||||||||
|
225 |
245 |
335 |
||||||||||
|
250 |
273 |
163 |
223 |
375 |
6-M20 |
8-M20 |
||||||
|
300 |
325 |
160 |
213 |
220 |
273 |
440 |
10-M20 |
|||||
|
350 |
355 |
470 |
8-M20 |
|||||||||
|
377 |
490 |
|||||||||||
|
400 |
406 |
520 |
||||||||||
|
426 |
540 |
|||||||||||
|
450 |
457 |
570 |
10-M20 |
12-M20 |
||||||||
|
480 |
590 |
|||||||||||
|
500 |
508 |
625 |
||||||||||
|
530 |
645 |
|||||||||||
|
600 |
610 |
730 |
||||||||||
|
630 |
750 |
|||||||||||
|
700 |
720 |
850 |
12-M20 |
14-M20 |
||||||||
|
800 |
820 |
230 |
295 |
290 |
335 |
965 |
12-M24 |
16-M24 |
||||
|
900 |
920 |
1065 |
14-M24 |
18-M24 |
||||||||
|
1000 |
1020 |
1165 |
||||||||||
|
1200 |
1220 |
1365 |
16-M24 |
20-M24 |
||||||||
|
1400 |
1420 |
310 |
370 |
1590 |
18-M27 |
24-M27 |
||||||
|
1500 |
1520 |
1690 |
||||||||||
|
1600 |
1620 |
1795 |
20-M27 |
28-M27 |
||||||||
|
1800 |
1820 |
2000 |
22-M27 |
30-M30 |
||||||||
|
2000 |
2020 |
2200 |
24-M27 |
32-M30 |
||||||||
|
2200 |
2220 |
320 |
380 |
2420 |
26-M30 |
|
||||||
|
2400 |
2420 |
2635 |
28-M30 |
|||||||||
|
序號 |
名稱 |
數量 |
材料 |
|||||||||
|
1 |
壓蓋 |
2 |
QT400-15、Q235A、ZG230-450、20 |
|||||||||
|
2 |
套筒 |
1 |
Q235A、20、16Mn |
|||||||||
|
3 |
密封圈 |
2 |
NBR |
|||||||||
|
4 |
限位短管 |
2 |
Q235A、20、16Mn |
|||||||||
|
5 |
螺母 |
Tn |
Q235A、35、1Cr18Ni9Ti |
|||||||||
|
6 |
長螺母 |
n |
Q235A、35、1Cr18Ni9Ti |
|||||||||
|
7 |
螺柱 |
n |
Q235A、35、1Cr18Ni9Ti |
|||||||||
