單法蘭管道伸縮接頭材質性能及連接尺寸
單法蘭管道伸縮接頭材質性能及連接尺寸

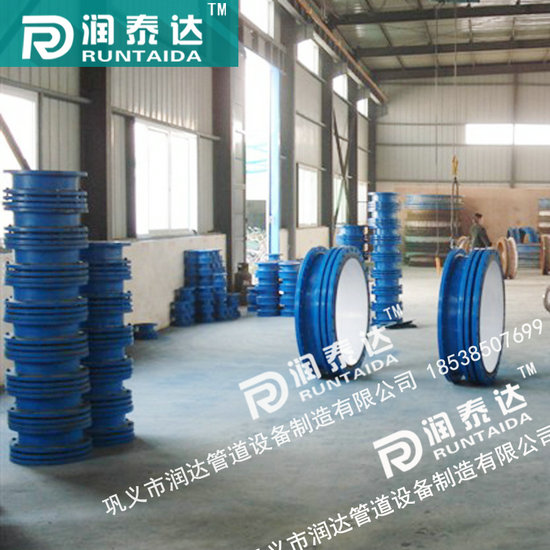

材質性能及連接尺寸：?jiǎn)畏ㄌm管道伸縮接頭材質一般管道都使用碳鋼Q235材質，化工管道耐腐酸或者嚴寒惡劣的環境使用球磨鑄鐵材質和不銹鋼材質。 單法蘭管道伸縮接頭在管道上的性能是管道系統是用來傳輸物質，主要適用于以下等等物質,煤氣、空氣、原油、燃油、生活污水、潤滑油、淡水、輸送海水、冷熱水、飲用水、成品油、并且這些物質的溫度是不高于250度的蒸汽和顆粒粉狀等介質的。單法蘭管道伸縮接頭有較高的抗拉和抗壓強度，軟密封性能優越，裝卸方便等功能，常被應用于電力，冶金。單法蘭管道伸縮接頭的型號規格參照國標，在管道中的連接尺寸也參照國標伸縮接頭執行標準GB/T12465-2007, GB/T12465-2002, GB/T14414-1993 。
因?yàn)?a href="http://zzdzhq.com/" target="_blank">伸縮接頭系列產品屬金屬制品、其有較高的抗拉和抗壓強度，軟密封性能優越，裝卸方便等功能，被廣泛應用于電力、冶金、化工、給排水和污水處理等行業，主要作用于水泵于閥門和管道之間的連接。
伸縮接頭在管道運行中有一定的多向位移作用，對管道在運行中由于熱漲冷縮、地殼下陷和受力產生著重要的伸縮補償作用，因此，伸縮接頭可以緩解管道運行中的盲板推力，對管道起到一定的保護，特別是對管道的安裝和維修提供了極大的便利。但是，在水泵出口處和管道轉角處，在無固定支墩、無限位支 墩和定向限位支墩支架的滑動管道連接中應采用傳力接頭和限位傳力接頭，或采用限位伸縮接頭和防拉脫限位橡膠接頭，以及可采用限位伸縮接頭及卡箍柔性接頭，因?yàn)閭髁宇^通過傳力螺栓（即全絲螺栓）能 把啟泵時的盲板推力傳導到泵和管道各部位，避免推力集中于管道轉角處或泵的近端，發生沖擊力損傷設備。
實際上在各種管道使用中，伸縮接頭、傳力接頭、伸縮器、橡膠接頭、卡箍式柔性接頭（卡箍）和快 速接頭在管道連接中都有其一個共同作用，對管道的運行起著伸縮補償位移作用，由于它們?cè)诠艿肋B接中有此共性，所以它們?cè)诠艿肋B接使用中有著可互補、互換之替代作用，只有在特定情況下選定某種型號系 列管件接頭使用。設計單位及安裝工程公司大多根據管道連接處所處的位置，以及此連接處是否在滑動管道中和管道轉角處及水泵閥門之間，在管道中有無固定支墩、有無限位支墩及定向限位支墩支架，合理選 用以上哪種型號系列管接頭。
|
外徑接管Dw |
公稱通徑DN |
允許管端 |
伸縮量 |
允許轉角 |
最小長度 |
安裝長度 |
最大長度 |
配用螺栓 |
|
89 |
80 |
2680 |
20 |
17.90 |
90 |
100 |
110 |
12x60 |
|
108 |
100 |
3550 |
20 |
15.06 |
90 |
100 |
110 |
14x60 |
|
133 |
125 |
4620 |
20 |
13.05 |
95 |
105 |
115 |
14x60 |
|
159 |
150 |
5530 |
20 |
12.09 |
100 |
110 |
120 |
14x60 |
|
194 |
175 |
7370 |
20 |
10.51 |
100 |
110 |
120 |
16x60 |
|
219 |
200 |
9370 |
20 |
9.33 |
106 |
116 |
126 |
16x75 |
|
245 |
225 |
11750 |
20 |
8.36 |
112 |
122 |
132 |
16x80 |
|
273 |
250 |
14620 |
20 |
7.51 |
117 |
127 |
137 |
18x90 |
|
325 |
300 |
20680 |
20 |
6.32 |
120 |
130 |
140 |
18x100 |
|
377 |
350 |
27875 |
20 |
5.45 |
125 |
135 |
145 |
18x100 |
|
426 |
400 |
35600 |
20 |
4.80 |
130 |
140 |
150 |
18x110 |
|
480 |
450 |
45180 |
20 |
4.28 |
135 |
145 |
155 |
18x110 |
|
530 |
500 |
55120 |
20 |
3.88 |
140 |
150 |
160 |
18x120 |
|
630 |
600 |
65900 |
22 |
3.27 |
145 |
155 |
165 |
18x120 |
|
720 |
700 |
70170 |
22 |
2.86 |
150 |
160 |
170 |
20x120 |
|
820 |
800 |
84400 |
22 |
2.51 |
155 |
165 |
175 |
20x130 |
|
920 |
900 |
106200 |
22 |
2.24 |
160 |
170 |
180 |
20x130 |
|
1020 |
1000 |
116870 |
22 |
2.02 |
165 |
175 |
185 |
20x130 |
|
1220 |
1200 |
130600 |
24 |
1.69 |
170 |
180 |
190 |
22x140 |
|
1420 |
1400 |
146200 |
24 |
1.45 |
175 |
185 |
195 |
22x140 |
|
1620 |
1600 |
158300 |
24 |
1.27 |
180 |
190 |
200 |
22x140 |
|
1820 |
1800 |
166000 |
24 |
1.13 |
185 |
195 |
205 |
22x150 |
|
2020 |
2000 |
179000 |
24 |
1.01 |
190 |
200 |
210 |
24x150 |
|
2220 |
2200 |
187000 |
26 |
1.01 |
195 |
205 |
215 |
24x150 |
|
2420 |
2400 |
196000 |
26 |
1.01 |
200 |
210 |
220 |
24x150 |
|
2620 |
2600 |
206000 |
26 |
1.01 |
205 |
215 |
225 |
24x160 |
|
2830 |
2800 |
253300 |
26 |
1.01 |
210 |
220 |
230 |
27x160 |
|
3020 |
3000 |
260100 |
26 |
1.01 |
215 |
225 |
235 |
27x160 |
|
3220 |
3200 |
286900 |
26 |
1.01 |
220 |
230 |
240 |
27x180 |
