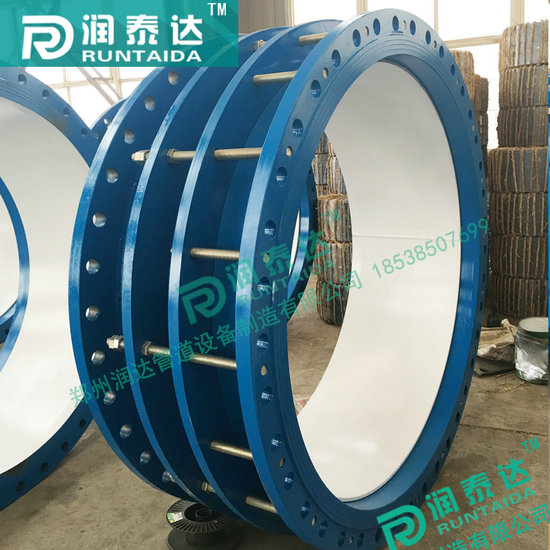

了解單法蘭伸縮接頭的基礎知識
單法蘭伸縮接頭是由松套伸縮接頭和限位短管等構件組成。它能防止管道因超量位移導致補償接頭的泄漏或損壞，主要用于在允許位移范圍內吸收軸向位移和承受壓力推力的管道松套連接。
單法蘭伸縮接頭主要材質分為：
QT-400（球墨鑄鐵），Q235A（碳鋼），HT20（灰鐵），1Cr18Ni9Ti（不銹鋼）。
安裝說明 單法蘭伸縮接頭
適用于一邊與法蘭連接，一邊與管道焊接，安裝時調整產品兩端與管道或法蘭的安裝長度，對角均勻擰緊壓蓋螺栓，再調整好螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，管道的安全運行。
單法蘭伸縮接頭標準：
船用標準CBM1129-82 ，適用于溫度不高于80°C的船舶艙底、壓載、海水、消防、甲板沖洗和油類駁運等管路，以補償管路存在的漲縮現象。
技術要求：
1.伸縮接頭的套管和法蘭盤的材料為20；螺栓材料為35；制動螺釘材料為2CR13；
橡膠圈材料：介質為油類的丁晴橡膠I-2，介質為水用氯丁橡膠III－2。
2.除介質為油類外，其他適用管路的伸縮接頭的鋼制零件就熱度鋅處理。
3.一般狀態下安裝尺寸為L1，根據接頭使用的目的，可行當調整L1的數值，但最大直不得超過1.5L1。
伸縮接頭應進行水壓實驗：
1.DN65-150，以Pm=2.4mpa進行密封性實驗；
2.DN200－400，以Pm=1.5Mpa進行密封性實驗；
|
公稱通徑 |
管子外徑 |
法蘭連接尺寸 |
總長 |
安裝尺寸 |
伸縮量 |
重量/kg |
|
||||
|
法蘭外徑D |
螺栓孔中心 |
螺栓孔 |
|||||||||
|
max |
min |
||||||||||
|
n/個 |
do |
|
|||||||||
|
65 |
76 |
160 |
130 |
4 |
14 |
450 |
420 |
380 |
40 |
13.3 |
|
|
80 |
89 |
190 |
150 |
18 |
460 |
15.5 |
|
||||
|
100 |
114 |
210 |
170 |
22.3 |
|
||||||
|
125 |
140 |
240 |
200 |
8 |
28.5 |
|
|||||
|
150 |
168 |
265 |
225 |
35.4 |
|
||||||
|
200 |
219 |
320 |
280 |
44.3 |
|
||||||
|
250 |
273 |
375 |
335 |
12 |
61.1 |
|
|||||
|
300 |
325 |
440 |
395 |
22 |
485 |
445 |
395 |
50 |
75.5 |
|
|
|
350 |
377 |
490 |
445 |
95.5 |
|
||||||
|
400 |
426 |
540 |
495 |
16 |
109.7 |
|
|||||
|
450 |
480 |
595 |
550 |
124.8 |
|
||||||
|
500 |
530 |
645 |
600 |
20 |
146.3 |
|
|||||
|
600 |
630 |
755 |
705 |
26 |
500 |
465 |
415 |
197.4 |
|
||
|
700 |
720 |
860 |
810 |
24 |
240.5 |
|
|||||
|
800 |
820 |
975 |
920 |
30 |
680 |
630 |
570 |
60 |
402.8 |
|
|
|
900 |
920 |
1075 |
1020 |
441.4 |
|
||||||
|
1000 |
1020 |
1175 |
1120 |
28 |
506.9 |
|
|||||
|
1200 |
1220 |
1405 |
1340 |
32 |
33 |
720 |
650 |
590 |
713.4 |
|
|
|
1400 |
1420 |
1630 |
1560 |
36 |
36 |
976.3 |
|
||||
|
1600 |
1620 |
1830 |
1760 |
40 |
730 |
660 |
600 |
1342.5 |
|
||
|
1800 |
1820 |
2045 |
1970 |
44 |
39 |
1495.3 |
|
||||
|
2000 |
2020 |
2265 |
2180 |
48 |
42 |
780 |
680 |
620 |
1900.9 |
|
|
|
2200 |
2220 |
2475 |
2390 |
52 |
2316.1 |
|
|||||
|
2400 |
2420 |
2685 |
2600 |
56 |
2597.3 |
|
|||||
|
2600 |
2620 |
2905 |
281O |
60 |
48 |
915 |
790 |
710 |
80 |
2984.9 |
|
|
2800 |
2820 |
3115 |
3020 |
64 |
3338.4 |
|
|||||
|
3000 |
3020 |
3315 |
3220 |
68 |
3821.4 |
|
|||||
|
3200 |
3220 |
3525 |
3430 |
72 |
4357.2 |
|
|||||
